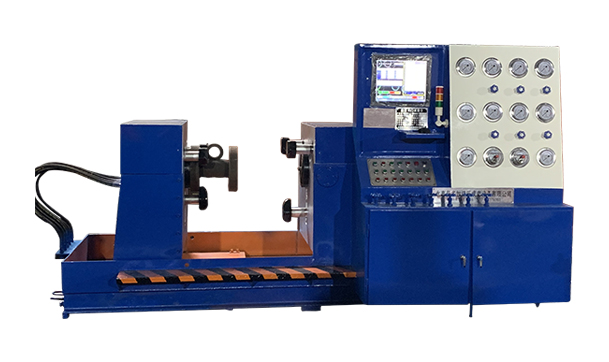

DYFJ-ZN智能型阀门试验台当前位置：首页 > DYFJ-ZN智能型阀门试验台
DYFJ-ZN智能型阀门试验台 (2)
发布日期：[2020-03-24] 点击率：
- 产品描述
- 主要技术参数
- 压力对照表
- 使用方法
本系统是在Windwos7操作系统基础上，通过组态软件与PLC结合，对测试过程中数据进行收集处理，保存。数据不可更改，不可删除，确保数据更具说服力。测试数据电脑自动保存，可随时根据测试编号或测试时间进行查询，数据提取打印。下面具体介绍下系统的操作方法；
电脑正常开机后，双击图标
，会弹出一个密码输入对话框，输入密码935488，确定，数据采集软件就进入运行状态。
2. 首先的是首页窗口，软件内部包含有操作说明，可以结合到具体操作查看。
点击本页操作说明，
按钮就会加上一个蓝色边框，此时点击任何按钮，都会弹出该按钮相关功能设置说明。
点击别的按钮，上一个说明会自动退出，点击退出，就可退出查看操作说明状态，此时就可通过按钮进行正常窗口切换和操作了。我们进入监视画面。
3.进入测试前的准备工作，参数设置。
进入到监控窗口时，会有个参数设置提示，我们把常用的一些参数预设好，以后就直接调用。蓝色部分点击进去里面预设了5组，可以随时调用，白色部分可以直接输入文字，考虑到这部分修改不会太过于频繁。
需要注意一点，我们气泡监测默认选第一项。注意看图标也不一样。
在开始测试之前，为了减小测量误差，我们可以对传感器进行零位标定，根据测量需要选取适当量程传感器，并对传感器量程标定。未做标定，窗口会有提示。相关参数设置完成后，就可进入正常数据采集测试过程了。一些关键参数没有正确设置，会有相应提示，使用过程中注意查看。
4.数据测试与采集
首先点击水和气切换键，选择相应的水压或气压，点击开始测试，然后选定测试项目，用鼠标点击需要测试项目，相应图标变为红色，表示已经选定，设置好对应参数，允许压力下降值，保压时间，上图蓝色框内是需要设置的。点击继续测试，水泵会自动加压，达到设定压力后会自动停机保压，右边方框会出现压力曲线，直线表示没有掉压，阶梯式下降说明哪里有泄漏。
测试过程中，发现异常需要结束测试时，点击结束测试，就可中断该台阀门测试，需要更换阀门其他部位，点击继续测试，切记不要点击结束测试或打印报告，这样就会出现同一只阀门，测试数据不能保存在同一台阀门对应框内。具体情况可参看软件内自带的操作说明。
表格打印，测试结束后，点击表格打印，打印机会自动将测试数据打印出来。打印前可以点击测试报告，查看打印报告。打印后，相关数据也将存入系统并保存。
6.存盘数据的查找调取，需要查找存盘数据时，进入存盘数据窗口，通过测试报告上的查询编号，或具体测试时间，对存盘数据进行查询，提取生成表格。
数据提取后，点击预览存盘表格，可在表格中看到提取的数据
如果需要有测试时的压力曲线，点击曲线生产，可以根据当时保存数据生产对应曲线
7.历史曲线查找，对于以前测试时的实时曲线，也可通过历史曲线对话框进行查看。
点击下方红色图标，可通过时间来准确查找某个时间段内的相关压力时间曲线。
在软件使用过程中有什么不清楚的， 好都参照软件内部操作说明进行操作。
