DYFJ-F100顶压阀门试验台
发布日期：[2020-01-03] 点击率：
- 产品描述
- 主要技术参数

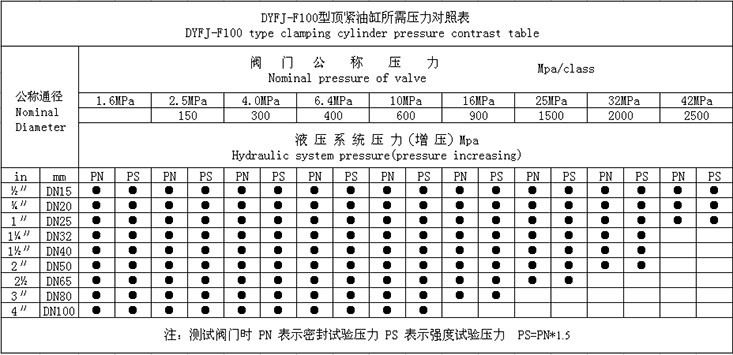

- 压力对照表
- 使用方法
DYFJ-F100型阀门试验台是多加液压公司积累多年生产经验基础上，按照国家标准规范要求，自行研制的第四代阀门试压检测设备。
DYFJ-F100型阀门试验台集机电、液压系统、试压、液体介质贮存循环使用于一体，具有功能完善、性能稳定、自动化程度高等特点。广泛应用于公称通径15-100mm直通法兰、焊接、螺纹、卡箍式各类高、中、低压阀门的密封面泄漏测试、壳体强度（沙眼）等各项性能测试。测试介质：水、气、油。
设备全过程由液压驱动、电器控制，对阀门无任何附加影响测试结果的外力，很大程度上提高了工作效率，减轻了劳动强度，是阀门制造企业、使用和检修单位理想的新一代阀门试压检测设备。
DYFJ-F100型阀门试验台工作原理及结构
DYFJ-F100型阀门试验台采用阀门法兰端面定位，液压缸顶紧法兰面的方式进行工作，对阀门测试无任何附加影响测试结果的外力，符合国家规定标准的阀门测试要求。
设备大致分为液动供压系统、电器控制系统、水路循环系统及各项运行装置。

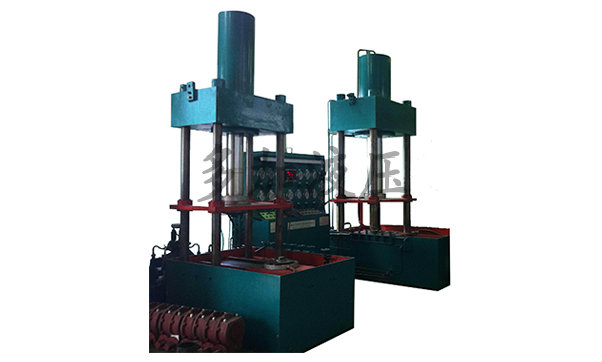

设备为立式顶压，上、下工作台各有密封盲板密封，上侧工作台设有进退功能机构，由液压油缸直接驱动实现，使阀门密封面受力均匀，压紧可靠。下工作台固定不动，双向进水，双向排水，密封盘上设有排水、排气阀门，方便气密封试验的检查和对阀门密封面密封情况的观察，具有性能良好，结构简单紧凑等特点。
