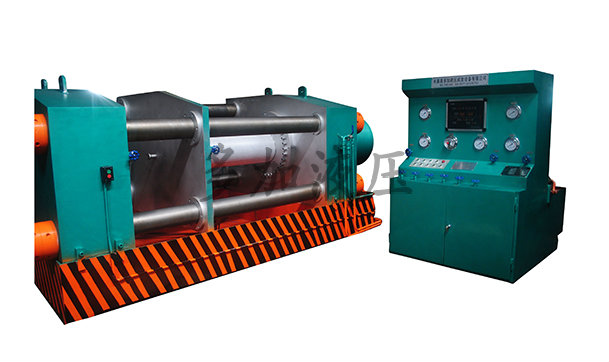

DYFJ-E500高压液压阀门试验台

发布日期：[2020-01-02] 点击率：

DYFJ-E500型阀门试验台是多加液压公司积累多年生产经验基础上，按照国家标准规范要求，自行研制的第四代阀门试压检测设备。

DYFJ-E500型阀门试验台集机电、液压系统、试压、液体介质贮存循环使用于一体，具有功能完善、性能稳定、自动化程度高等特点。广泛应用于公称通径200-500mm直通法兰式各类高、中、低压阀门的密封面泄漏测试、壳体强度（沙眼）等各项性能测试。测试介质：水、气、油。

设备全过程由液压驱动、电器控制，对阀门无任何附加影响测试结果的外力，很大程度上提高了工作效率，减轻了劳动强度，是阀门制造企业、使用和检修单位理想的新一代阀门试压检测设备。

DYFJ-E500型阀门试验台工作原理及结构

DYFJ-E500型阀门试验台采用阀门法兰定位、活爪夹紧法兰背面的方式进行工作，对阀门测试无任何附加影响测试结果的外力，符合国家规定标准的阀门测试要求。

设备大致分为液动供压系统、电器控制系统、水路循环系统及各项运行装置。

设备为平卧顶压式，左右工作台各有密封盲板密封，左侧工作台设有进退功能机构，由液压油缸直接驱动实现，使阀门密封面受力均匀，压紧可靠。右工作台固定不动，双向进水，双向排水，密封盘上设有排水、排气阀门，方便气密封试验的检查和对阀门密封面密封情况的观察，具有性能良好，结构简单紧凑等特点。

上一张：DYFJ-E400
下一张：DYFJ-E1200

型号 Model		DYFJ-E100	DYFJ-E200	DYFJ-E300	DYFJ-E400	DYFJ-E500	DYFJ-E600	DYFJ-E800	DYFJ-E1000	DYFJ-E1200
允许阀门测试通径		DN15-100	DN50-200	DN50-300	DN150-400	DN200-500	DN300-600	DN400-800	DN600-1000	DN800-1200
电源 Power	电压 V Voltage	380	380	380	380	380	380	380	380	380
电源 Power	频率 Hz Frequency	50	50	50	50	50	50	50	50	50
电机 Motor	功率 kW Power	2.2	3	3	3	5.5	5.5	7.5	7.5	7.5
电机 Motor	极数 P Pole	6	6	6	6	6	6	6	6	6
系统调压范围 Range of the water Pressure in a system		0-6.3	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3
油缸高工作压力 Adjustable oil Pressure in the cylinder Max		31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5
大开档 (㎜)Allowable destance between Disce Max		700	850	1200	1300	1350	1400	1600	2400	2800
小开档 (㎜) Allowable destance between Disce Min		100	170	250	300	350	400	600	1300	1900
水泵高压(MPa) Outlet Pressure of a water pump Max		63	63	63	63	63	63	63	63	63
外形尺寸 Overall dim	L (mm)	2400	2900	3300	3500	3600	3700	4000	5000	6500
	B (mm)	1100	1350	1500	1550	1700	1800	2300	4000	5000
	H (am)	1500	1500	1600	1600	1600	1800	2000	2300	2300
重量 (kg)		2500	3000	3300	5500	7000	7500	8500	45000	70000
