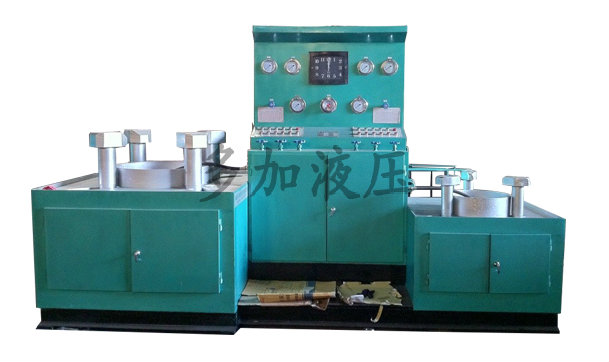

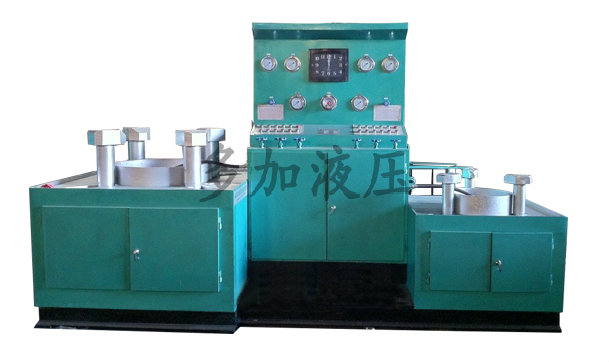

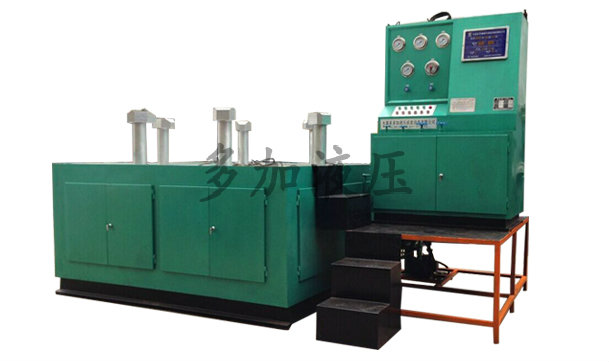

DYFJ-H1600液压蝶阀试验台

发布日期：[2020-01-03] 点击率：

DYFJ-H1600型阀门试验台是多加液压公司积累多年生产经验基础上，按照国家标准规范要求，自行研制的第四代阀门试压检测设备。

DYFJ-H1600型阀门试验台集机电、液压系统、试压、液体介质贮存循环使用于一体，具有功能完善、性能稳定、自动化程度高等特点。广泛应用于公称通径300-1600mm直通法兰式各类高、中、低压阀门的密封面泄漏测试、壳体强度（沙眼）等各项性能测试。测试介质：水、气、油。

设备全过程由液压驱动、电器控制，对阀门无任何附加影响测试结果的外力，很大程度上提高了工作效率，减轻了劳动强度，是阀门制造企业、使用和检修单位理想的新一代阀门试压检测设备。

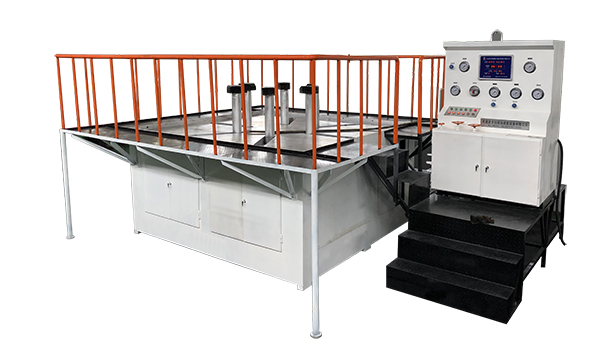

DYFJ-H1600型阀门试验台工作原理及结构

DYFJ-H1600型阀门试验台采用阀门法兰定位、活爪夹紧法兰背面的方式进行工作，对阀门测试无任何附加影响测试结果的外力，符合国家规定标准的阀门测试要求。

设备大致分为液动供压系统、电器控制系统、水路循环系统及各项运行装置。

设备为抱压式，两侧工作台各有密封盲板密封，液压夹爪具有轴向伸缩，径向移动功能，由液压油缸直接驱动实现，使阀门密封面受力均匀，压紧可靠。测试蝶阀时可以直观的看到阀门密闭性能，方便气密封试验的检查和对阀门密封面密封情况的观察，具有性能良好，结构简单紧凑等特点。

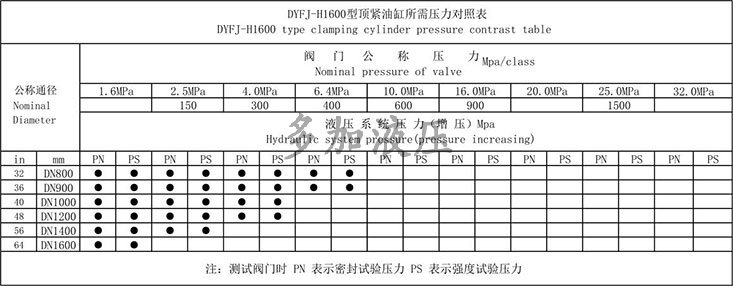

型号 Model		DYFJ-H300	DYFJ-H600	DYFJ-H800	DYFJ-H1200	DYFJ-H1600	DYFJ- H2000	DYFJ- H2200	DYFJ- H2400
允许阀门测试通径		DN50-300	DN50-300	DN50-350	DN300-600	DN350-800	DN1200- 2000	DN1200- 2200	DN1400- 2400
允许阀门测试通径		DN50-300	DN300-600	DN400-800	DN700-1200	DN900-1600	DN1200- 2000	DN1200- 2200	DN1400- 2400
电源 Power	电压 V Voltage	380	380	380	380	380	380	380	380
电源 Power	频率 Hz Frequency	50	50	50	50	50	50	50	50
电机 Motor	功率 kW Power	2.2	3	3	5.5	5.5	7.5	7.5	7.5
电机 Motor	级数 P Pole	6	6	6	6	6	6	6	6
系统调压范围 Range of the water Pressure in a system		0-6.3	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3
油缸高工作压力 Adjustable oil Pressure in the cylinder Max		31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5
大阀门法兰 Allowable OD of flange end of test valve Min		520	845	1085	1485	1930	2345	2475	2760
小阀门法兰 Allowable OD of flange end of test valve Max		165	440	520	860	1075	1405	1630	1830
压爪到工作盘大距离 Distance between claws & a work table Max		370	370,620	370,637	620,1225	637,1225	1225	1250	1250
水泵高压(MPa) Outlet Pressure of a water pump Max		10	10	10	10	10	10	10	10
外形尺寸 Overall dim	L (mm)	2000	3500	3600	4900	5200	4500	5000	5500
	B (mm)	1200	1350	1500	2200	2350	2750	3300	3600
	H (am)	1850	1980	2050	2050	2200	2200	2200	2200
重量 (kg)		2000	4500	6000	8000	9800	9000	11500	13000
