DYFJ-C500

发布日期：[2020-01-02] 点击率：

产品描述
主要技术参数

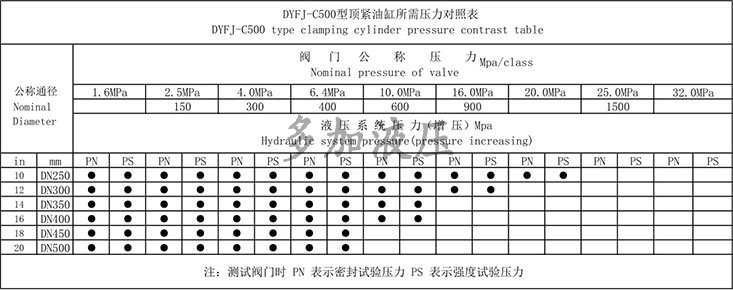

压力对照表
使用方法

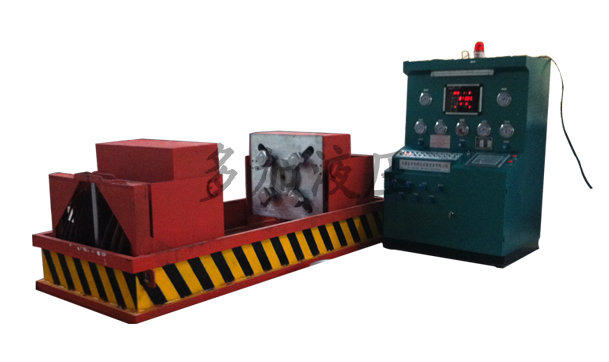

DYFJ-C500型阀门试验台是多加液压公司积累多年生产经验基础上，按照国家标准规范要求，自行研制的第四代阀门试压检测设备。

DYFJ-C500型阀门试验台集机电、液压系统、试压、液体介质贮存循环使用于一体，具有功能完善、性能稳定、自动化程度高等特点。广泛应用于公称通径250-500mm直通法兰式各类高、中、低压阀门的密封面泄漏测试、壳体强度（沙眼）等各项性能测试。测试介质：水、气、油。

设备全过程由液压驱动、电器控制，对阀门无任何附加影响测试结果的外力，很大程度上提高了工作效率，减轻了劳动强度，是阀门制造企业、使用和检修单位理想的新一代阀门试压检测设备。

DYFJ-C500型阀门试验台工作原理及结构

DYFJ-C500型阀门试验台采用阀门法兰定位、活爪夹紧法兰背面的方式进行工作，对阀门测试无任何附加影响测试结果的外力，符合国家规定标准的阀门测试要求。

设备大致分为液动供压系统、电器控制系统、水路循环系统及各项运行装置。

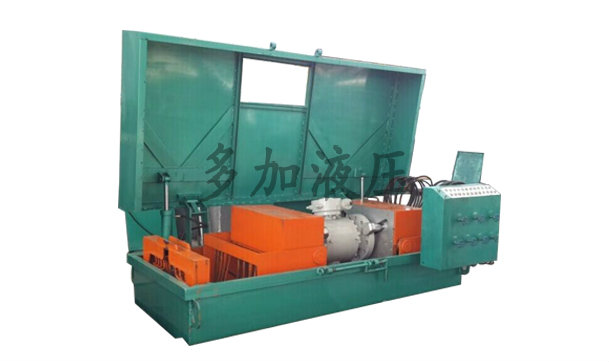

设备为潜水双翻式，左右工作台各有密封盲板密封，左侧工作台设有进退功能机构，由液压油缸直接驱动实现，使阀门密封面受力均匀，压紧可靠。左、右工作台可以90度翻转，整个工作台面可以潜入外置水箱内部，使被试阀门整体浸泡在水里，方便气密封试验的检查和对阀门密封面密封情况的观察，具有性能良好，结构简单紧凑等特点。

上一张：DYFJ-C400浸水液压阀门试验台
下一张：DYFJ-C1200

型号规格		DYFJ-C100	DYFJ-C 200	DYFJ-C300	DYFJ-C400	DYFJ-C500	DYFJ-C600
允许测试	公称通径 DN/mm	15-100	50-200	80-300	200-400	250-500	300-600
允许测试	公称压力 PN/MPa	1.6-32	1.6-32	1.6-32	1.6-25	1.6-16	1.6-16
允许阀门结构长度	长阀门 mm	350	550	750	950	991	1143
允许阀门结构长度	短阀门 mm	130	180	210	330	380	502
允许测试阀门法兰	大法兰直径 /厚度mm	265/42	405/55	530/83	670/92	775/108	890/108
允许测试阀门法兰	小法兰直径 /厚度mm	90/12	160/16	195/20	335/26	390/28	460/28
移动架开档行距	大间距 mm	700	850	1080	1200	1400	1500
移动架开档行距	小间距 mm	170	250	300	350	400	450
装夹机构	轴向行程	52	62	75	80	90	95
装夹机构	径向行程 mm	125	150	200	230	250	250
液压系统工作压力	油泵额定压力 MPa	6.3	6.3	6.3	6.3	6.3	6.3
	流量 L/min	6.3	16	25	25	40	40
	高压 (增压)MPa	3-31．5	3-31．5	3-31．5	3-31．5	3-31．5	3-31．5
	系统调压范围 MPa	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3	0-6.3
电源	电压 V	380	380	380	380	380	380
电源	频率 Hz	50	50	50	50	50	50
电机	功率 kW	1.5	2.2	3	3	5.5	5.5
电机	级数 P	4	6	6	6	6	6
水箱尺寸	L mm	2200	2580	2800	3100	3300	3600
	B mm	750	850	1130	1300	1500	1600
	H mm	1060	1650	2000	2300	2500	2600
升降行程	mm	500	800	950	1000	1200	1300
重量	kg	2500	3600	4800	7200	8000	9000
